Elektrische Aussenspiegel nachrüsten

[Rennsemmel1]

So- mein großes LOB geht an TwinGoVegan die mir bei der Umrüstung auf E-Spiegel geholfen hat.DANKE nochmals an dieser Stelle für deine Geduld
Nun eine Anleitung Bebildert wie bei meinem Twingo II CN04 BJ. 2011 vorgegangen wurde.

Twingo 2 CN04 auf E-Spiegel Umrüsten

Welche Teile werden benötigt:

linker und rechter E-Spiegel mit Heizfunktion
ein Spiegel Temperatursensor ( der hat 7 Kabel )
Schalter für E-Spiegel auf der Fahrerseite
Spiegelabdeckungen links - rechts innen für E-Spiegel

Kabelbaum Tür links 241241618R ( darauf achten das alle 6 Stecker vorhanden sind )
Kabelbaum Tür rechts 241252377R (darauf achten das alle 5 Stecker vorhanden sind )
FLRY Kabel  0,50 und 0,35m2für Verbindung linker und rechter Türkabelbaum  so wie UCH

PINS für Türkontakt R3 und R4 und 2 Pins für Temperatursensor UCH

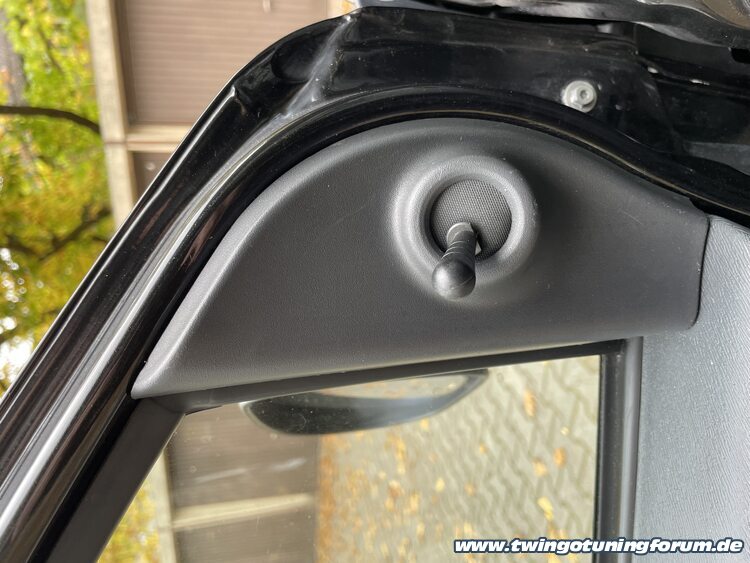

Spiegelabdeckung innen Abmontieren

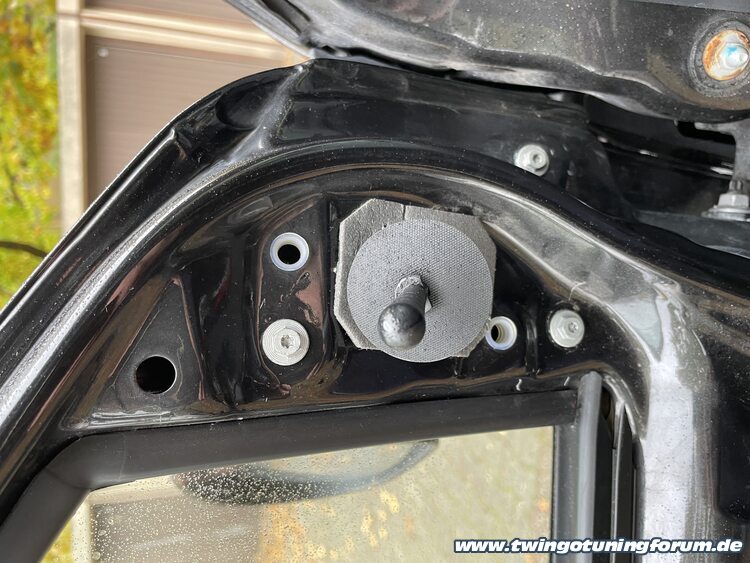

Drei Schrauben vom Spiegel innen Lösen

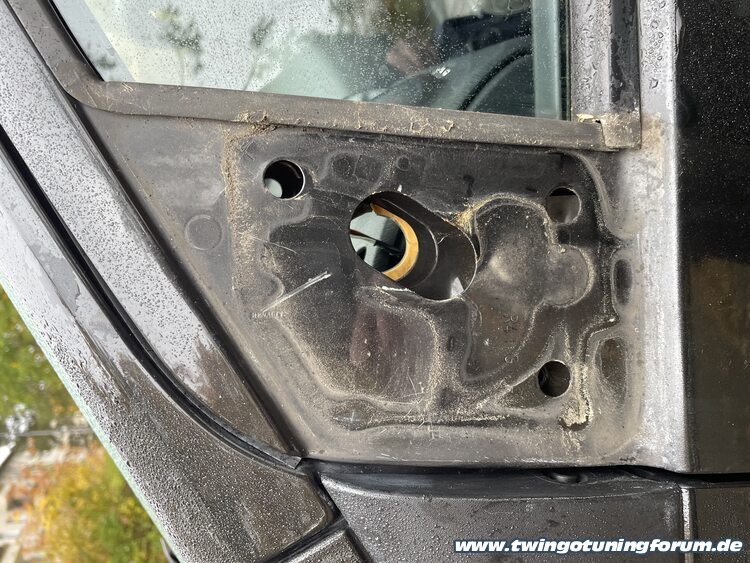

Spiegel lösen

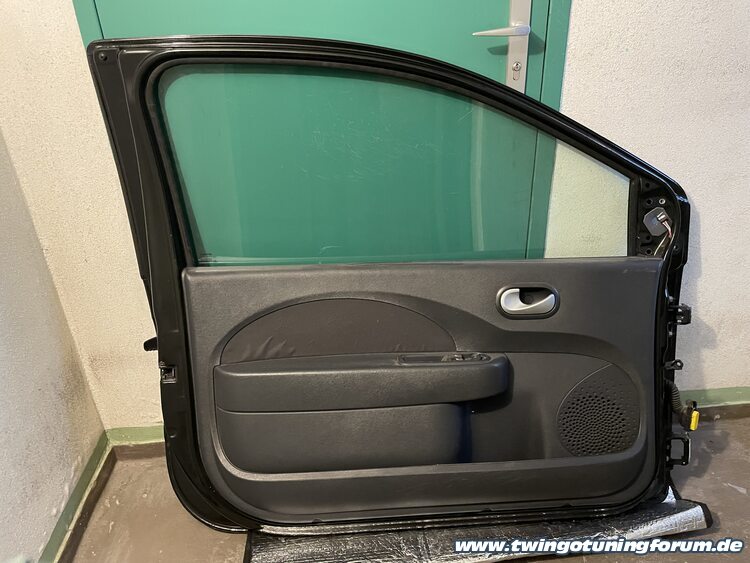

Türverkleidung abbauen ( meine Tür habe ich wegen der Teile vom Schlachter geholt )

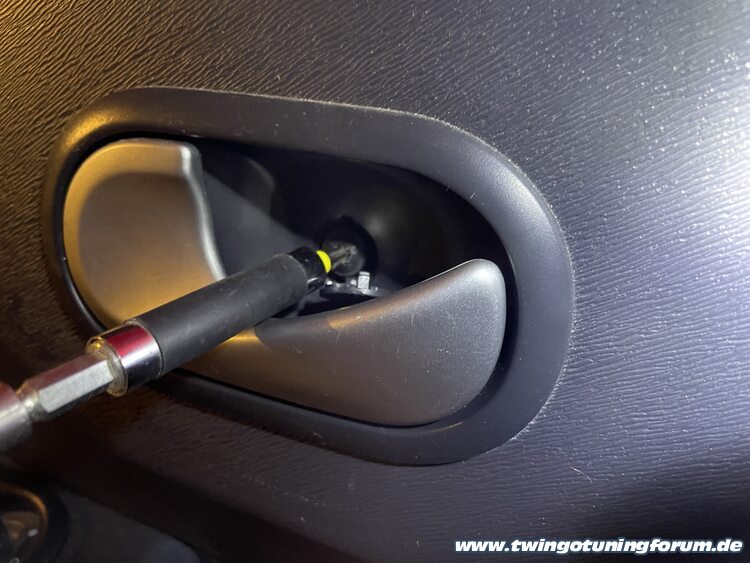

Schraube vom Türgriff lösen-Auch die 4 Schrauben um die Tür nicht vergessen.

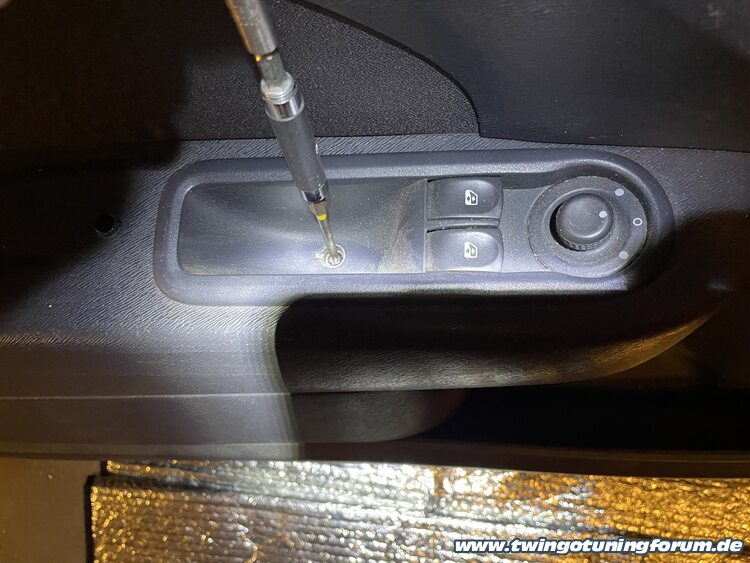

Handgriff Türmitte lösen


Danach die Schalter und den Türöffner aus der Verkleidung lösen und Stecker vom Kabel trennen, dann sollte es so aussehen

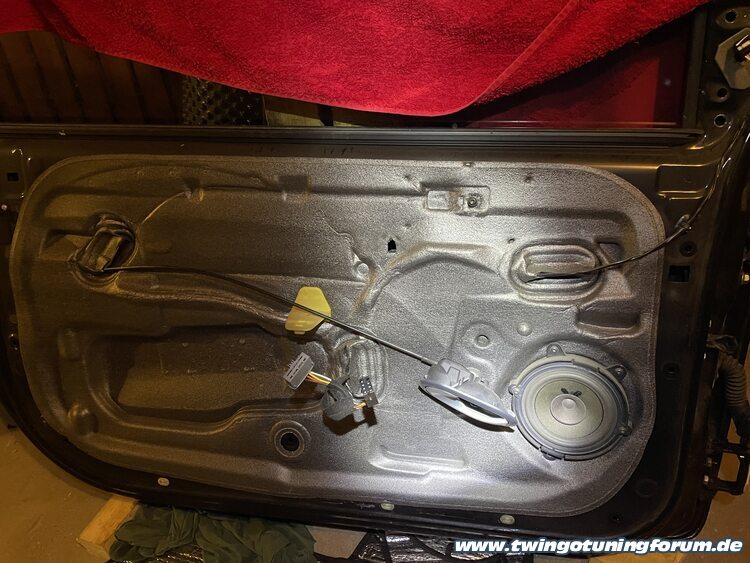

Dann die Windfolie vorsichtig an der Klebenaht mit einem scharfen Messer lösen um den alten Türkabelbaum auszubauen

Steckverbindung Tür vorne dabei lösen um den Kabelbaum auszufädeln.

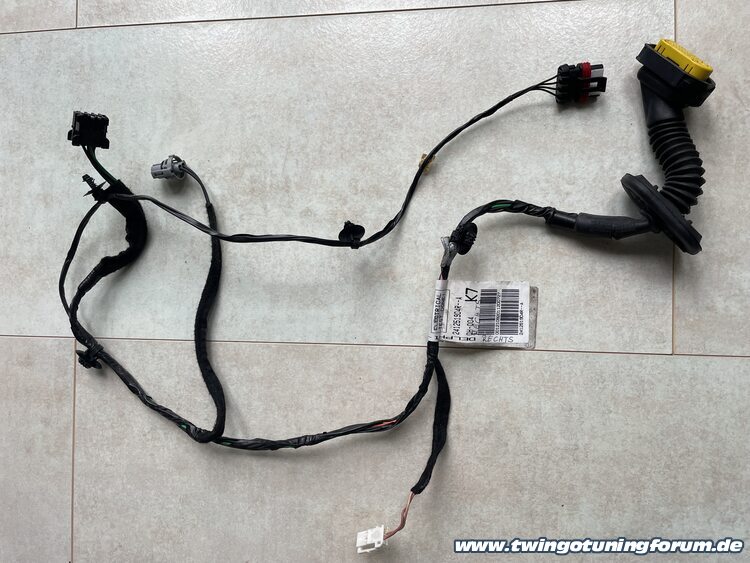

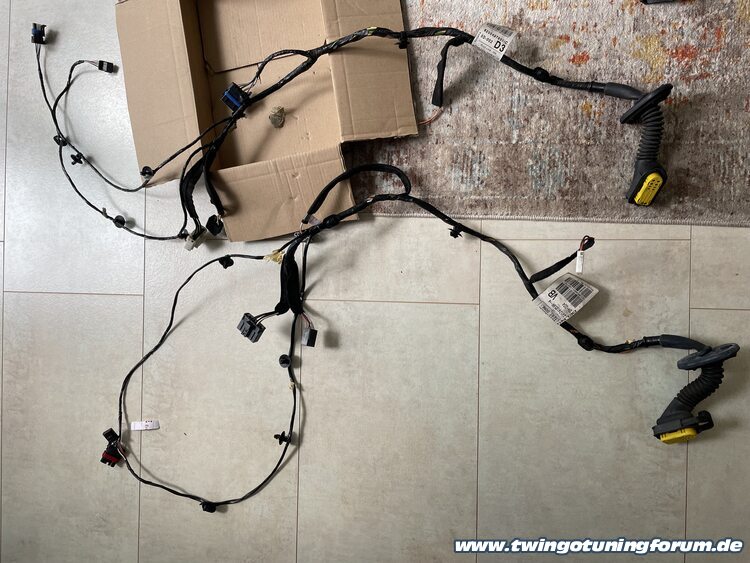

Neuen Kabelbaum einbauen.Vorab mal Testen ob E-Fenster und ZV funktioniert.Dabei darauf achten das alle Stecker vorhanden sind und auch passen.Bei mir hatte der gelieferte Kabelbaum beim Fensterhebermotor einen falschen Stecker.

Beim Einbau darauf achten das die Kabel so verlegt werden wie beim Original.

Für die Fahrertür wir der Schalter für die E-Spiegelverstellung benötigt



Wenn das fertig ist kannst die Spiegel Montieren-der Spenderspiegel war bei mir Foliert,habe die Abdeckkappen dann getauscht.

Bei mir hat der linke Spiegel 5 Kabel da dort kein Temperatursensor


und der rechte E-Spiegel 7 Kabel wegen dem Temperatursensor

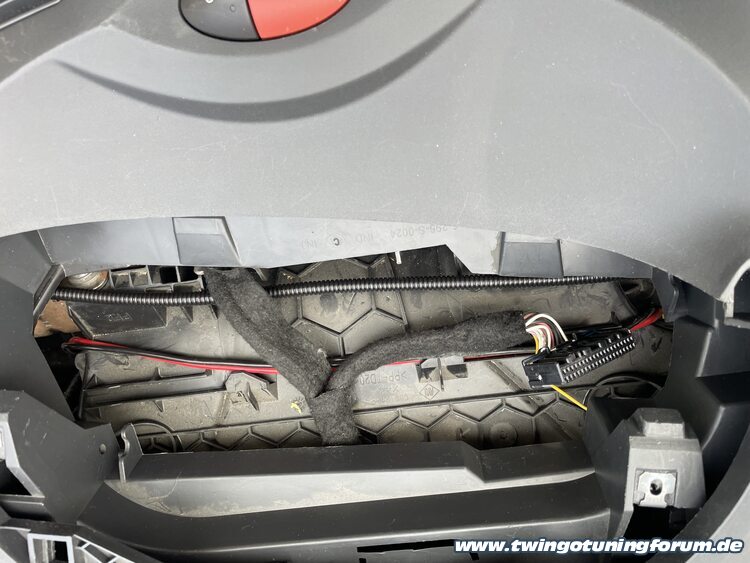

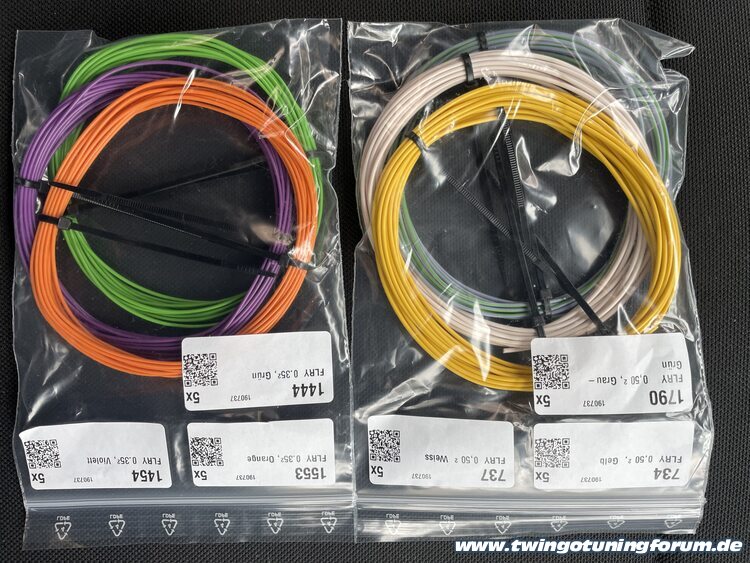

Wenn das gemacht ist kann man an das Verlegen der Kabel denken.Laut TwinGoVegan habe ich 7 FLRY Kabel a 5 Meter im Querschnitt 0,50 und 0,35 Quadrat bestellt.Habe es entlang des Kabelstrang verlegt welcher im Armaturenbrett  liegt- nur in einem Leer-Rohr.
Kabel





Das Leer-Rohr war wo ich das Bild machte noch nicht fixiert.

Auf diesem Bild sieht man die beiden Kabel welche bei der  UCH auf Pin 39 und 40 gehen.

Die Pins habe ich wie von TwinGoVegan angegeben bei Mouser bestellt.Entweder ihr bestellt euch gleich mehr Sachen oder ihr habt 20€ Zoll.
Habe die Pins 10811966 und 211CL1S1124-L bestellt

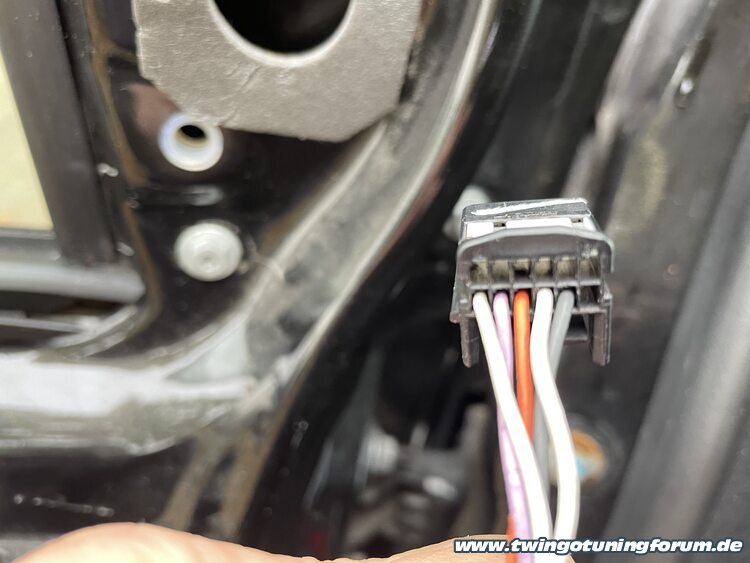

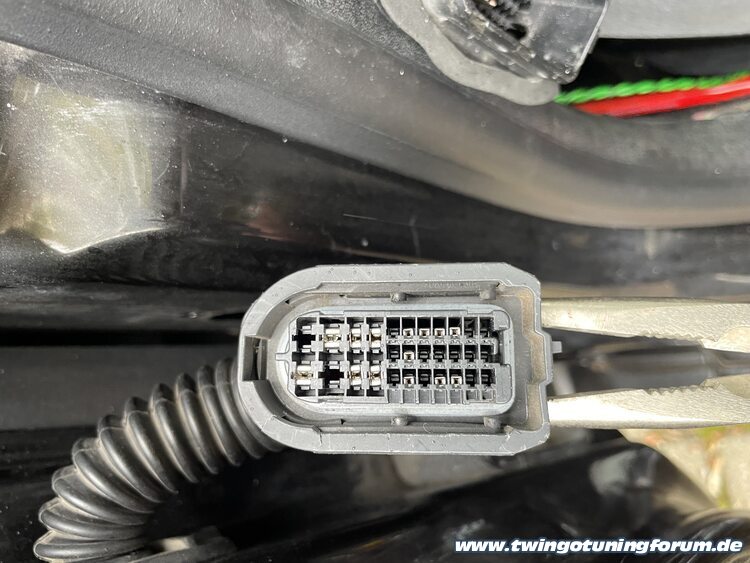

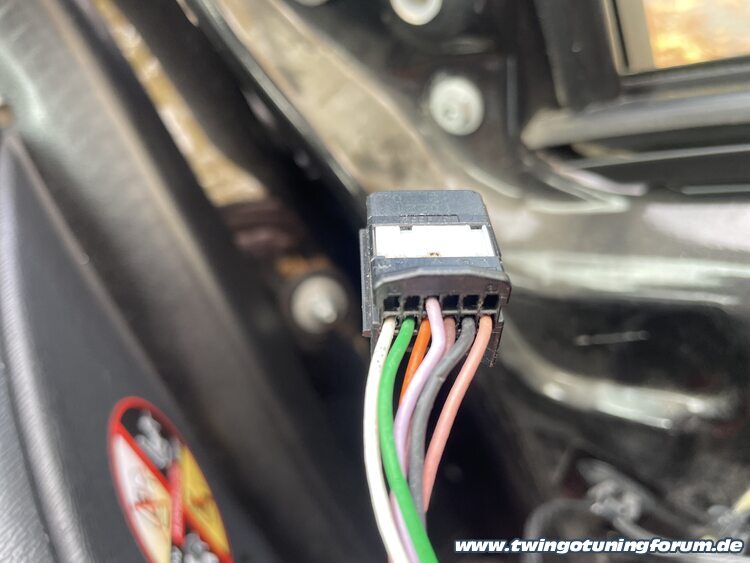

Der Kabelbaumstecker in der Fahrertür sieht dann so aus, da sind von diesen kleinen PINS mehr drinn

Und dann muss man im Türstecker R3 und R4 die fehlenden PINS mit Kabel einfügen.

Wir haben diese Pläne verwendet.
Schaltplan

Kabelfarben

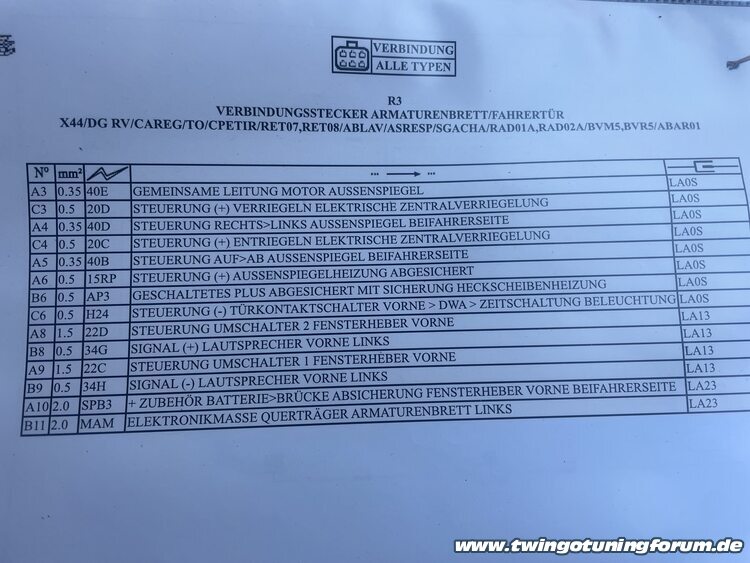

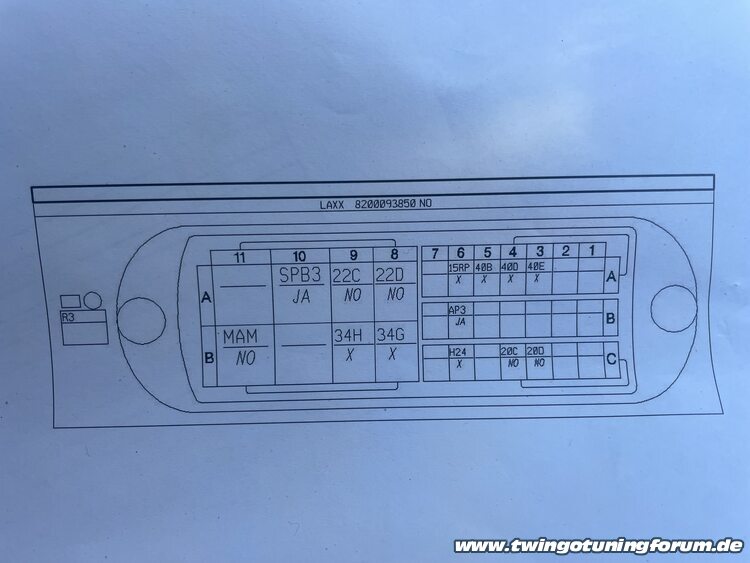

Steckerbelegung R3 und R4

Erklärung Verbindungsstecker

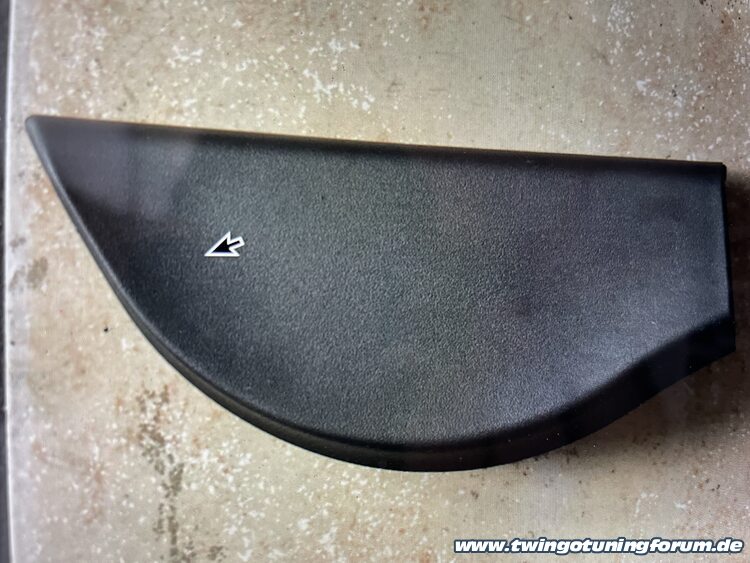

Für die E-Spiegel innen werden solche Abdeck-Kappen benötigt

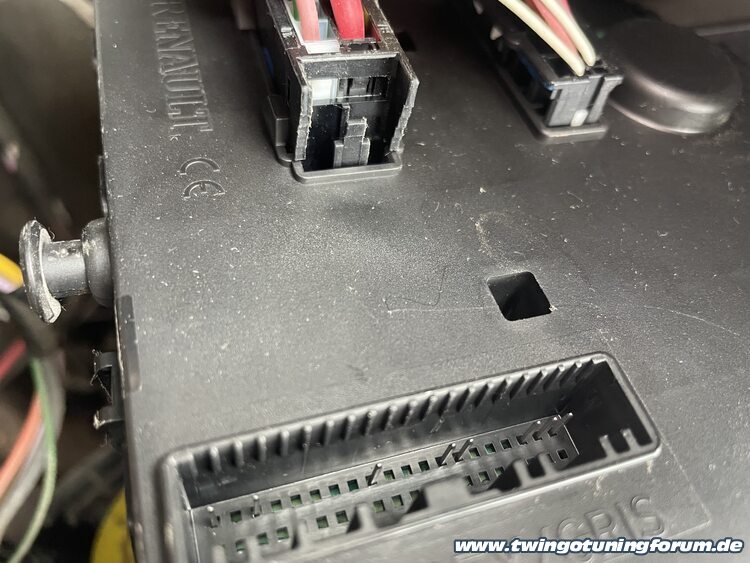

Anbei nochmals Bilder von der UCH und dem Stecker

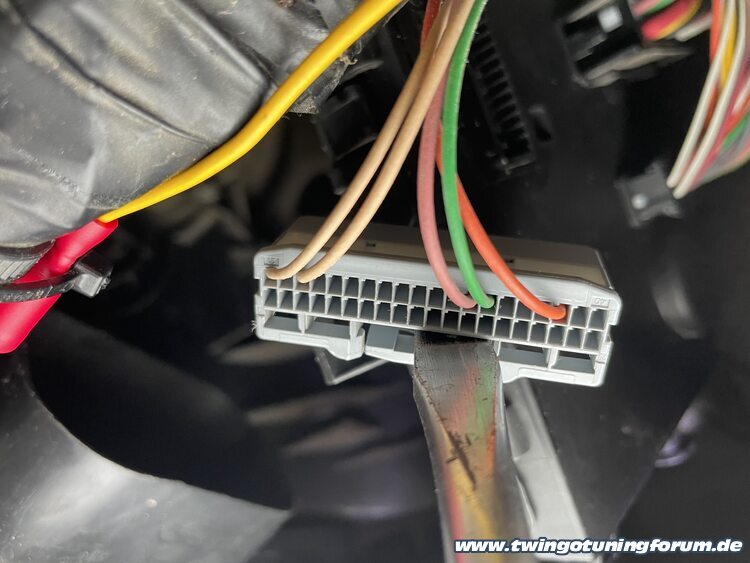

Der Stecker mit dem leeren Platz 39 und 40


So müssen dann noch an die Heckscheibenheizung und dem Zündungsplus ran und dann sollte alles funktionieren.

Hoffe das ich es verständlich zusammengeschrieben habe.Gerne kann der eine oder andere diese Anleitung noch verbessern.Habe es so gut es ging nun Dokumentiert wie wir es gemacht haben.Für Schäden bei anderen übenehme ich keine Haftung
